Проєкт розрахований на двотаври ГОСТ 8239, широкополичні Б/Ш/К за ГОСТ 26020 чи СТО АСЧМ, швелери ГОСТ 8240 — а купити їх сьогодні ніде? Цей калькулятор заміни двотаврів і швелерів підбере європейський аналог за розмірами або за несучою здатністю, покаже креслення перерізів у одному масштабі, порівняє характеристики і сформує таблицю під друк.
Оберіть старий профіль — покажемо європейський аналог, різницю ваги та креслення перерізів.
Як працює калькулятор заміни двотаврів
Калькулятор заміни двотаврів порівнює старий і новий профілі за моментом опору Wx (міцність), моментом інерції Ix (жорсткість, прогин) і масою. Марка сталі враховується через межу текучості: якщо в проєкті С255 (ReH 245 МПа), а купуєте S235JR (235 МПа), вимога до перерізу автоматично зростає — «в лоб» такі речі порівнювати не можна. Режим «за розмірами» шукає профіль, найближчий за висотою і шириною полиці, навіть якщо він слабший за старий — дефіцит несучої здатності чесно підсвічується червоним, а рішення лишається за вашим проєктувальником. Режим «за характеристиками» дає найлегший профіль, що не поступається старому ні міцністю, ні жорсткістю.
На яких стандартах побудовано калькулятор заміни двотаврів
Радянський і український сортамент узято за ГОСТ 8239-89 (номерні двотаври), ГОСТ 26020-83 та СТО АСЧМ 20-93 (серії Б, Ш, К) і ГОСТ 8240-97 (швелери), європейський — за EN 10365 та DIN 1025/1026. Важливий нюанс, про який часто забувають: ГОСТ 8239-89 в Україні недійсний — з 1 січня 2019 року його замінив ДСТУ 8768:2018 «Двотаври сталеві гарячекатані. Сортамент». Старі проєкти від цього не перестають діяти, але замовляти профіль усе одно доводиться за європейськими розмірами. Довідкові таблиці перерізів IPE, HE, UPN і UPE — у каталозі профілів ArcelorMittal.
Таблиці відповідності профілів
Готові відповідності для найпоширеніших профілів — марка сталі в проєкті С255, європейський аналог S235JR. Для інших марок користуйтеся калькулятором заміни двотаврів угорі: він перераховує вимогу до перерізу через межу текучості. Колонка «за розмірами» показує профіль, найближчий за габаритами, «за характеристиками» — найлегший профіль, що не поступається старому ні міцністю, ні жорсткістю.
Двотаври ГОСТ 8239 (номерні) → IPE, IPN
Номер відповідає висоті в сантиметрах. Стандарт скасовано в Україні з 01.01.2019, замість нього діє ДСТУ 8768:2018.
| Старий профіль | h×b, мм | Маса, кг/м | Аналог за розмірами | Δ маси | Аналог за характеристиками | Δ маси |
|---|---|---|---|---|---|---|
| 10 | 100×55 | 9,46 | IPE 100 | -14,4% | IPE 120 | +9,9% |
| 12 | 120×64 | 11,5 | IPE 120 | -9,6% | IPE 140 | +12,2% |
| 14 | 140×73 | 13,7 | IPE 140 | -5,8% | IPE 160 | +15,3% |
| 16 | 160×81 | 15,9 | IPE 160 | -0,6% | IPN 160 | +12,6% |
| 18 | 180×90 | 18,4 | IPE 180 | +2,2% | IPN 180 | +19,0% |
| 20 | 200×100 | 21 | IPE 200 | +6,7% | IPE 200 | +6,7% |
| 22 | 220×110 | 24 | IPE 220 | +9,2% | IPE 220 | +9,2% |
| 24 | 240×115 | 27,3 | IPE 240 | +12,5% | IPE 240 | +12,5% |
| 27 | 270×125 | 31,5 | IPE 270 | +14,6% | IPE 270 | +14,6% |
| 30 | 300×135 | 36,5 | IPN 300 | +48,5% | IPE 300 | +15,6% |
| 33 | 330×140 | 42,2 | IPN 320 | +44,5% | IPE 330 | +16,4% |
| 36 | 360×145 | 48,6 | IPN 360 | +56,6% | IPE 360 | +17,5% |
| 40 | 400×155 | 57 | IPN 400 | +62,1% | IPE 400 | +16,3% |
| 45 | 450×160 | 66,5 | IPN 450 | +72,9% | IPE 450 | +16,7% |
| 50 | 500×170 | 78,5 | IPN 500 | +79,6% | IPE 500 | +15,5% |
| 55 | 550×180 | 92,6 | IPN 550 | +79,3% | IPE 550 | +14,5% |
| 60 | 600×190 | 108 | IPN 600 | +84,3% | IPE 600 | +13,0% |
Двотаври серії М, ГОСТ 19425-74 (підвісні шляхи) → IPN
Спеціальні двотаври для підвісних монорейкових шляхів: полиця навмисно ширша й товща, по ній котяться колеса тельфера. Тому калькулятор заміни двотаврів підбирає їх не за габаритами, а за номером, і окремо показує варіант без дефіциту несучої здатності.
| Старий профіль | Полиця b×t, мм | Маса, кг/м | Номерний аналог | Міцність | Жорсткість | За навантаженнями |
|---|---|---|---|---|---|---|
| 18М | 90×12 | 25,8 | IPN 180 | -21,2% | -17,6% | IPN 200 (+1,6% маси) |
| 24М | 110×14 | 38,3 | IPN 240 | -12,3% | -8,4% | IPN 260 (+9,4% маси) |
| 30М | 130×15 | 50,2 | IPN 300 | -1,1% | +3,2% | — |
| 36М | 130×16 | 57,9 | IPN 360 | +22,7% | +27,8% | — |
| 45М | 150×18 | 77,6 | IPN 450 | +37,8% | +43,7% | — |
Широкополичні двотаври Б, Ш, К (ГОСТ 26020) → HEA, HEB, HEM
Ходові типорозміри від 20 до 60. Повний перелік — у калькуляторі.
| Старий профіль | h×b, мм | Маса, кг/м | Аналог за розмірами | Δ маси | Аналог за характеристиками | Δ маси |
|---|---|---|---|---|---|---|
| 20Б1 | 200×100 | 22,4 | IPE 200 | +0,0% | IPE 220 | +17,0% |
| 23Б1 | 230×110 | 25,8 | IPE 220 | +1,6% | IPE 240 | +19,0% |
| 26Б1 | 258×120 | 28 | IPN 260 | +49,6% | IPE 270 | +28,9% |
| 30Б1 | 296×140 | 32,9 | IPE 300 | +28,3% | IPE 300 | +28,3% |
| 35Б1 | 346×155 | 38,9 | IPN 340 | +74,8% | IPE 330 | +26,2% |
| 40Б1 | 392×165 | 48,1 | IPN 400 | +92,1% | IPE 360 | +18,7% |
| 45Б1 | 443×180 | 59,8 | IPE 450 | +29,8% | IPE 450 | +29,8% |
| 50Б1 | 492×200 | 73 | IPE 500 | +24,2% | IPE 500 | +24,2% |
| 55Б1 | 543×220 | 89 | IPE 550 | +19,1% | IPE 550 | +19,1% |
| 60Б1 | 593×230 | 106,2 | IPE 600 | +14,9% | IPE 600 | +14,9% |
| 23Ш1 | 226×155 | 36,2 | IPE 220 | -27,6% | IPE 270 | -0,3% |
| 26Ш1 | 251×180 | 42,7 | HEM 220 | +174,7% | IPE 300 | -1,2% |
| 30Ш1 | 291×200 | 53,6 | IPE 300 | -21,3% | IPE 360 | +6,5% |
| 35Ш1 | 338×250 | 75,1 | HEB 340 | +78,4% | IPE 450 | +3,3% |
| 40Ш1 | 388×300 | 96,1 | HEA 400 | +30,1% | IPE 500 | -5,6% |
| 50Ш1 | 484×300 | 114,4 | HEA 500 | +35,5% | IPE 600 | +6,6% |
| 60Ш1 | 580×320 | 142,1 | HEM 550 | +95,8% | HEA 550 | +16,8% |
| 23К1 | 227×240 | 52,2 | HEA 240 | +15,5% | IPE 330 | -5,9% |
| 26К1 | 255×260 | 65,2 | HEA 260 | +4,6% | IPE 360 | -12,4% |
| 30К1 | 296×300 | 84,8 | HEB 300 | +38,0% | IPE 450 | -8,5% |
| 35К1 | 343×350 | 109,7 | HEM 300 | +116,9% | IPE 500 | -17,3% |
| 40К1 | 393×400 | 138 | HEM 360 | +81,4% | IPE 600 | -11,6% |
Швелери ГОСТ 8240 (серії У і П) → UPN, UPE
Серія У — з ухилом внутрішніх граней поличок, П — з паралельними.
| Старий профіль | h×b, мм | Маса, кг/м | Аналог за розмірами | Δ маси | Аналог за характеристиками | Δ маси |
|---|---|---|---|---|---|---|
| 5У | 50×32 | 4,84 | UPN 50 | +15,5% | UPN 50 | +15,5% |
| 6.5У | 65×36 | 5,9 | UPN 65 | +20,2% | UPN 65 | +20,2% |
| 8У | 80×40 | 7,05 | UPN 80 | +22,6% | UPE 80 | +12,1% |
| 10У | 100×46 | 8,59 | UPN 100 | +23,4% | UPE 100 | +14,3% |
| 12У | 120×52 | 10,4 | UPN 120 | +28,8% | UPE 120 | +16,3% |
| 14У | 140×58 | 12,3 | UPN 140 | +30,1% | UPE 140 | +17,9% |
| 16У | 160×64 | 14,2 | UPN 160 | +32,4% | UPE 160 | +19,7% |
| 16аУ | 160×68 | 15,3 | UPE 160 | +11,1% | UPE 160 | +11,1% |
| 18У | 180×70 | 16,3 | UPN 180 | +35,0% | UPE 180 | +20,9% |
| 18аУ | 180×74 | 17,4 | UPE 180 | +13,2% | UPE 180 | +13,2% |
| 20У | 200×76 | 18,4 | UPN 200 | +37,5% | UPE 200 | +23,9% |
| 22У | 220×82 | 21 | UPN 220 | +40,0% | UPE 220 | +26,7% |
| 24У | 240×90 | 24 | UPE 240 | +25,8% | UPE 240 | +25,8% |
| 27У | 270×95 | 27,7 | UPE 270 | +27,1% | UPE 270 | +27,1% |
| 30У | 300×100 | 31,8 | UPE 300 | +39,6% | UPN 280 | +31,4% |
| 33У | 330×105 | 36,5 | UPE 330 | +45,8% | UPE 300 | +21,6% |
| 36У | 360×110 | 41,9 | UPE 360 | +46,1% | UPE 330 | +27,0% |
| 40У | 400×115 | 48,3 | UPE 400 | +49,5% | UPE 360 | +26,7% |
| 5П | 50×32 | 4,84 | UPN 50 | +15,5% | UPN 50 | +15,5% |
| 6.5П | 65×36 | 5,9 | UPN 65 | +20,2% | UPN 65 | +20,2% |
| 8П | 80×40 | 7,05 | UPN 80 | +22,6% | UPE 80 | +12,1% |
| 10П | 100×46 | 8,59 | UPN 100 | +23,4% | UPE 100 | +14,3% |
| 12П | 120×52 | 10,4 | UPN 120 | +28,8% | UPE 120 | +16,3% |
| 14П | 140×58 | 12,3 | UPN 140 | +30,1% | UPE 140 | +17,9% |
| 16П | 160×64 | 14,2 | UPN 160 | +32,4% | UPE 160 | +19,7% |
| 16аП | 160×68 | 15,3 | UPE 160 | +11,1% | UPE 160 | +11,1% |
| 18П | 180×70 | 16,3 | UPN 180 | +35,0% | UPE 180 | +20,9% |
| 18аП | 180×74 | 17,4 | UPE 180 | +13,2% | UPE 180 | +13,2% |
| 20П | 200×76 | 18,4 | UPN 200 | +37,5% | UPE 200 | +23,9% |
| 22П | 220×82 | 21 | UPN 220 | +40,0% | UPE 220 | +26,7% |
| 24П | 240×90 | 24 | UPE 240 | +25,8% | UPE 240 | +25,8% |
| 27П | 270×95 | 27,7 | UPE 270 | +27,1% | UPE 270 | +27,1% |
| 30П | 300×100 | 31,8 | UPE 300 | +39,6% | UPN 280 | +31,4% |
| 33П | 330×105 | 36,5 | UPE 330 | +45,8% | UPE 300 | +21,6% |
| 36П | 360×110 | 41,9 | UPE 360 | +46,1% | UPE 330 | +27,0% |
| 40П | 400×115 | 48,3 | UPE 400 | +49,5% | UPE 360 | +26,7% |
Червоним позначено випадки, коли аналог за розмірами слабший за старий профіль: такий варіант допустимий лише за наявності запасу в конструкції. Δ маси — зміна ваги погонного метра, мінус означає економію металу. Таблиці довідкові; остаточне рішення про заміну приймає проєктувальник.
Часті питання
Чому замість двотавра 12 калькулятор не радить IPE 120?
Бо IPE 120 слабший за радянську 12-ку приблизно на 9% і за міцністю, і за жорсткістю: у номерних двотаврів ГОСТ 8239 полиці ширші й товщі, ніж у IPE тієї ж висоти. Рівноцінна заміна за характеристиками — IPE 140, саме її і пропонує калькулятор заміни двотаврів. Якщо критична саме висота 120 мм, дивіться HEB 120 або перевірте з проєктувальником, чи є в конструкції запас під IPE 120.
Що робити, якщо в проєкті марка С255, С345 чи 09Г2С?
Найближчі європейські марки за EN 10025-2: для Ст3/С235/С245/С255 — S235JR, для С275/С285 — S275JR, для С345, С375 і 09Г2С — S355 (J0/J2 залежно від вимог до ударної в’язкості). Зверніть увагу: С345 і 09Г2С мають межу текучості 325 МПа, тобто S355 навіть трохи міцніша.
Новий профіль вищий за старий — можна ставити?
У новому будівництві — зазвичай так, у реконструкції все залежить від вузлів, кріплень і суміжних конструкцій. Саме для таких випадків у калькуляторі є режим «найближчий за розмірами». Остаточне рішення — за проєктувальником.
Чи є в наявності профілі, які радить калькулятор заміни двотаврів?

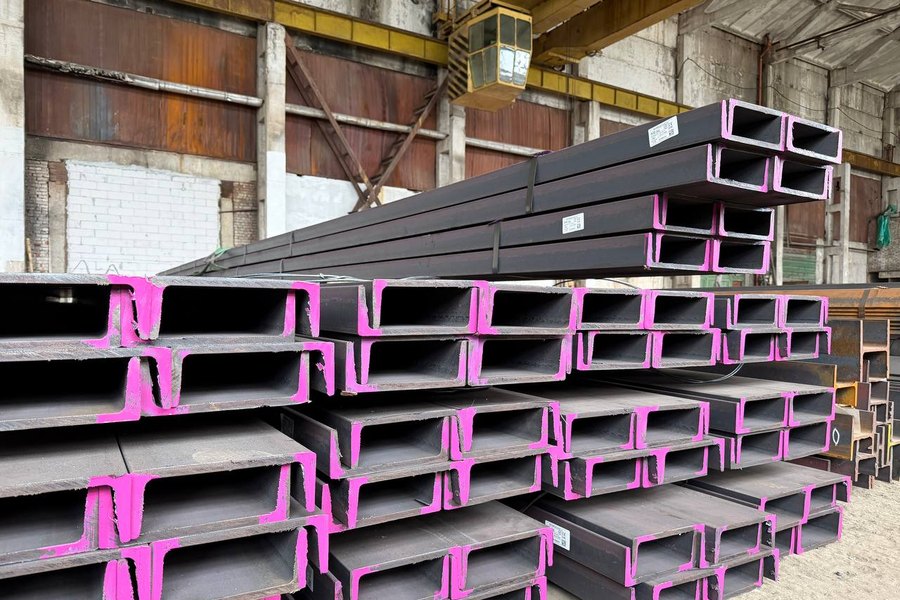

Усі профілі, які пропонує калькулятор заміни двотаврів, — двотаври IPE, IPN, HEA, HEB, HEM і швелери UPN, UPE — основний асортимент «Єврометалу»: постачаємо зі складу у Львові та під замовлення з 5 складів у Польщі та Україні, з відвантаженням по всій Україні. На кожну партію — сертифікат якості 3.1 за EN 10204. Натисніть «Дізнатись ціну» біля підібраного профілю або телефонуйте: +38 099 031-84-54, +38 096 219-82-70.
